Systémové řešení PURbox ISOparts
Exteriérová stínicí technika je v současné době již standardním vybavením našich domácností, administrativních, veřejných ale i průmyslových budov. Z estetického a praktického hlediska se stínění na obálkách budov nerealizuje přiznaně, ale je volena především podomítková forma.
Pokud však chceme realizovat podomítkovou přípravu pro exteriérové stínění správně, zjistíme, že neexistují jasná pravidla, jak má tato příprava vypadat. V projektové dokumentaci jsou boxy pro žaluzie často navrženy pouze schématicky a na stavbě dochází k ukvapeným nebo kompromisním řešením, které vedou k chybám jako jsou defekty na fasádě a tepelné mosty.
Jediné správné řešení je opřít se o doporučené řešení ETICS a související normy upravující realizaci KZS. Vycházíme z logiky, že podomítkový box pro žaluzie je více součástí ETICS než žaluzie. To je důvod, proč jsme zásady našeho systémového řešení PURboxu opřeli o tato pravidla. Nám a našim zákazníkům to poskytuje jistotu, že je toto řešení technicky správné a obhajitelné v jakékoli diskusi.
Systémové řešení podomítkových prvků ISOparts je založeno na čtyřech základních pravidlech:
1 – Prostor pro montáž žaluzie

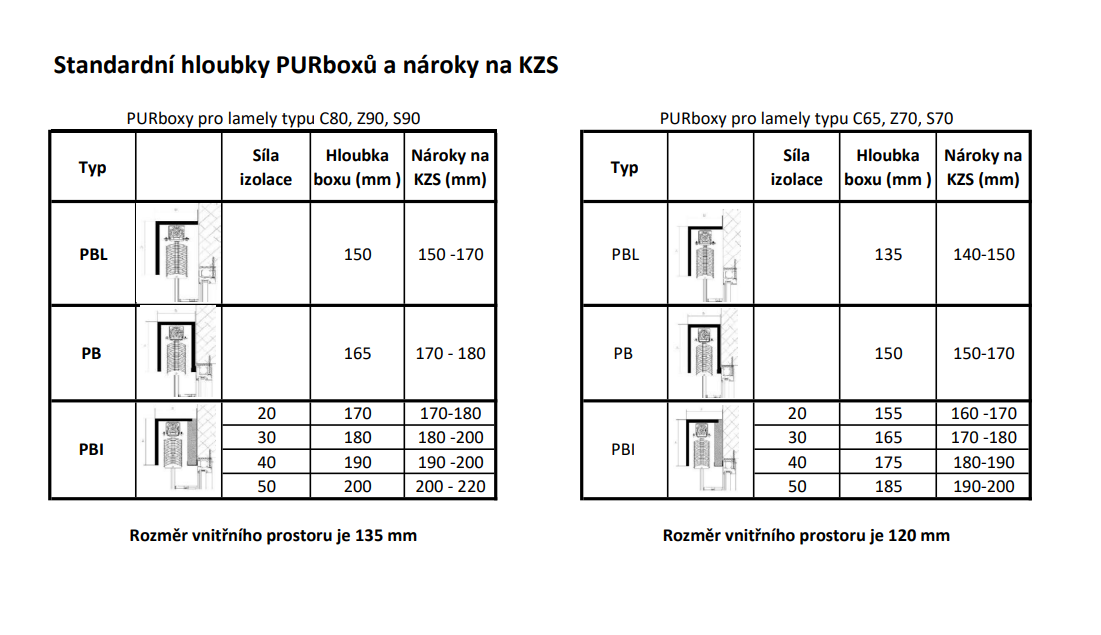

Jde tu hlavně vlastně o důvod, proč tohle vše absolvujeme. Základním zadáním je přeci namontovat venkovní žaluzie tak, aby při vytažení nebyly viditelné. Prostor pro žaluzie v boxu se odvíjí dle typu žaluzie. Typem žaluzie myslíme hlavně šířku lamely. My je rozdělujeme na standardní lamely (sem patří Z90, C80, S 90) a zúžené lamely (Z70, C65 a S65). Výška prostoru pro nábal žaluzie je ovlivněna typem lamely a výškou okna. Hloubka je ovlivněna typem lamely žaluzie. V systémovém řešení PURbox ISOparts je to konkrétně takto: pro standardní lamelu je prostor 135mm a pro zúženou lamelu 120 mm. Jedná se o doporučené řešení, ale není to dogma. Pokud si to situace vyžaduje, mohou se tyto rozměry měnit.
2 – Izolace překladu
Řešíme tu následující situaci. Obálka budovy je zaizolovaná poměrně masivní izolací, ale my potřebujeme nad oknem vytvořit prostor, kam namontujeme exteriérovou žaluzii. A zrovna v tomto citlivém detailu okenního překladu a okenní připojovací spáry tuto izolaci musíme odebrat a snažit se co nejzodpovědněji kompenzovat tak, aby tento detail vyhovoval z hlediska tepelné techniky. Jediný způsob, jak toho dosáhnout, je zvolit efektivnější izolaci a nezanedbat izolaci připojovací spáry. V našem systémovém řešení PURbox ISOparts proto používáme PIR izolaci PUREN MV která má odpovídající vlastnosti.
Srovnání účinnosti jednotlivých typů izolací
3 – Napojení PURboxu a ostění na okenní rám
Důležitým detailem našeho systému je také pravidlo o napojení celého systému na okenní rám a jeho krytí izolantem. Toto pravidlo vychází samozřejmě z požadavků doporučeného řešení ETICS včetně příslušných norem, který vyžaduje krytí okenního rámu a připojovací spáry minimálně 30 – 40 mm.
Při montáži PURboxu tak kryjeme okenní rám izolantem 30mm (k tomu je uzpůsoben i montážní zakládací profil). Stejně tak při montáži prefabrikovaného ostění (lepením nebo mechanickým kotvením) kryjeme izolantem 30 mm z okenního rámu jak z leva, tak i zprava. Pokud dodržíme naše systémové pravilo krytí 30 mm, odehrává se celá montáž jak boxu, tak i ostění čistě na rámu okna. To je významnou výhodou, pokud není okno ideálně usazené (je utopené vůči líci zdiva).
Standardní detail montáže PURboxu
Detail montáže prefabrikovaného ostění
4 – Materiálové složení PURboxu
U našich výrobků klademe důraz hlavně na kvalitu zpracování a funkčnost. Proto pro jejich výrobu používáme pouze originální materiály od společnosti PUREN Gmbh. Asi největším know-how při výrobě PURboxů je způsob lepení dílů. Tím, že používáme materiály od jednoho výrobce, můžeme díky znalosti vlastností lepených materiálů efektivně vyřešit všechny detaily. S tím souvisí i možnost povrchových úprav bez rizika loupání a jejich nestálosti.
Velikou část úspěšného systémového řešení přináší vlastní materiály, které na výrobu PURboxů používáme, tj. konstrukční deska Purenit a PIR izolace PUREN MV. Tyto materiály s fasádou spolupracují a nefungují zde jako cizorodý prvek. Nereagují na teplotu a na stavební chemii, umějí si poradit s vlhkostí, jsou lehké, pevné a v případě PIR je to skvělý izolant.
Všechna výše uvedená pravidla tvoří základ našeho systémového řešení PURbox ISOparts, které představuje optimální řešení podomítkové přípravy pro montáž exteriérové stínící techniky. Naše výrobky poznáte podle ochranné známky PURbox®, která má platnost po celé EU. Doufáme, že pomůže kvalitnímu řešení stavebních detailů k radosti jak uživatelů staveb, tak i těm, kteří stavby realizují.
